产品说明

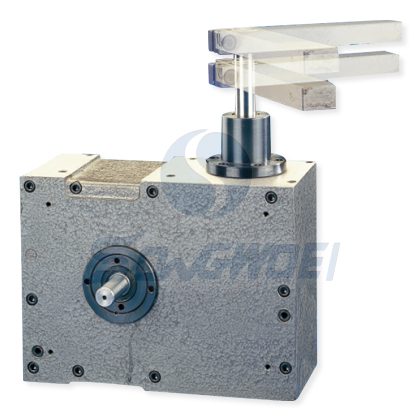

合并顶升作动器 (FN)
.出力轴为心轴型。
.出力轴除了可以做摇摆(或分割)的动作以外, 还可作升降的动作。
.可应用于自动化外围之取放料,将工件在两个定点间做到 精确快速的搬送和取放。
在自动化与省力化上看到的自动机、专用机,为达到高可靠性与高速性的分割机构,都采用了凸轮分割的方式,而滚子齿轮式分割机构在总合评价上,使用最安定又安心。
1. 凸轮驱动轨迹由五轴CNC研磨机精密研磨成型,运转滑顺,定位精确,无滑动偏移现象,不会产生累积公差。
2. 凸轮精度高,运转全程预压无背隙、定位精确(±30秒内)、低噪音,又具有特殊加减速运动曲线,故可高速回转。凸轮轴转速可达600RPM以上平滑分割驱动。
3. 凸轮采用高级合金钢,经渗碳热处理材质强韧,与出力轴之凸轮轴承浸泡在机油中,高速运转磨耗少,能确保长寿命,连续运转可达到12,000小时以上,不致磨损。
4. 滚子齿轮式凸轮分割机构构造简单、可靠度高、故障率趋近于零。
5. 分割等份数范围大(目前实绩120等份)。
6. 何方向皆可组立安装,使用方便。

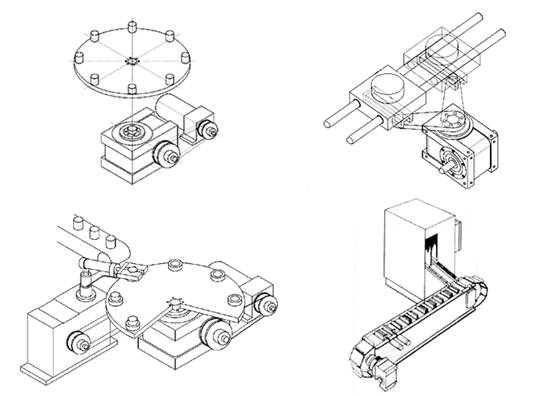

自动组立机,加工机。 包装机械,充填琐盖机。 食品机械,药品机械。 印刷机,移印机,网印机,荡金机。 陶瓷电容分选机,反贴机。 半导体检测分类机。
机种选购方法
1. 入、出力轴中心距
45D. 60D. 70D. 80D. 110D. 140D
2. 出力轴形状
S (心轴型) 、 F (凸缘型)、 FH (中空凸缘型)
3. 出力轴分割数
2 . 3 . 4 . 5 . 6 . 8 . 10 . 12 . 16 . 20 . 24 . 30 . 36 .
48 . 60
4. 入力轴驱动角度
90 . 120 . 180 . 270 . 300 (可指定特殊角度)
5. 入力轴凸轮螺旋方向
R (右旋凸轮) 、L (左旋凸轮) # 若马达可正逆转,则不必考虑此项
6. 凸轮曲线
a. 变形正旋 (标准) b. 变形梯形 c. 变形等速
7. 入力轴选定
D : 双侧入力轴 R :单右侧入力轴 L : 单左侧入力轴
8. 出力轴安装方向
请参照 (图示三)
入力轴与出力轴旋转方向关系(图示一) |

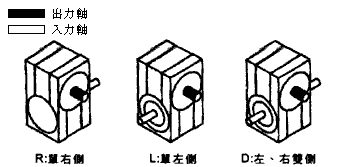

入力轴选定(图示二) |
|||||
|
|
|||||
|
|
|||||
|
|
|||||

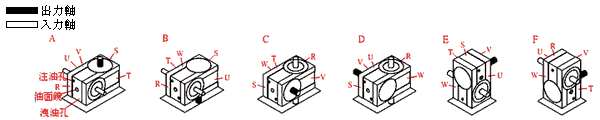

本体安装面及油面镜、给油孔、泄油孔位置选定(图标三) |
||||||
|
||||||
|
||||||
|
||||||
中空兰型内径对照表 |
||||||
型式 |
60D |
70D |
80D |
110D |
140D |
|
内径 |
φ16 |
φ25 |
φ30 |
φ38 |
φ50 |
|
